放線架的說明，放線架主要用于在放線施工時承載線纜盤，并使線纜盤懸空，受到外力牽引線纜時可以滾動旋轉出線，是放線施工必不可少的施工工具。放線架需要有較大的底框，和可與地面錨固的受力點，避免線纜盤受到牽引時，放線架發生移動或前傾翻到。鋼絲繩盤架又稱船型放線架，支撐軸杠中心高度固定，為不可舉升放線架，適用鋼絲繩盤寬也固定不變。導線軸架和電纜盤架可以通過手搖螺旋舉升或液壓千斤頂舉升改變支撐軸杠中心高度，可適用不同盤徑的線纜盤。導線軸架和電纜盤架也可以通過移動2個放線支架的距離，適用不同線纜盤。滾動電纜滑車中的電纜始終處于圓形框架內的滑輪圍成的框中，避免電纜拖地。甘肅電纜滑車圖紙

電纜孔口保護滑車（B系列）主要用于當電纜需要從管道通過時，在管道的孔口使用電纜孔口保護滑車，可避免電纜和管道口直接接觸，從而損壞電纜外護套。電纜孔口保護滑車（B系列）可根據不同的電纜直徑選擇相應尺寸的滑輪。適用于管道電纜滑輪的電纜外徑為200mm以下。常見的滑輪規格包括外徑120mm*輪寬130mm、外徑140mm*輪寬160mm、外徑120mm*輪寬200mm等。電纜孔口保護滑車（B系列）主要的功能是，電纜孔口保護滑車（B系列）插入電纜管道后，可通過螺栓撐開上下2半片管口，從而使電纜孔口保護滑車（B系列）和管道固定，防止電纜滑車從管道滑落。廣東三聯井口電纜滑車電纜轉角滑車可以根據需要建立任意的轉彎角度。

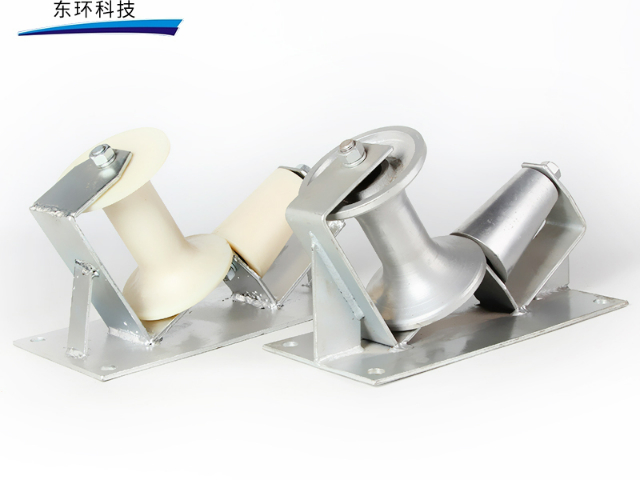

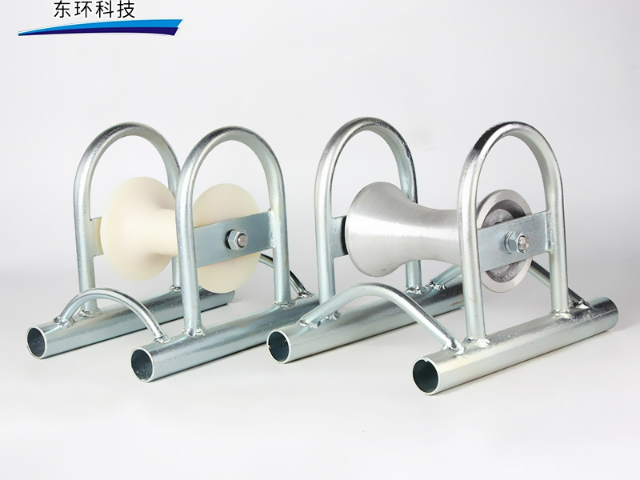

地面直線電纜滑車的放置間距和位置取決于鋪設的電纜類型（電纜軟硬度）和沿線的電纜牽引張力。2個電纜滑車的放置間距和排列位置，以避免電纜拖地為準，使電纜始終在整個滑輪寬度上得到支撐。地面直線電纜滑車可根據不同的電纜直徑選擇相應尺寸的滑輪。地面直線電纜滑車采用的滑輪規格有外徑120mm*輪寬130mm、外徑140mm*輪寬160mm、外徑120mm*輪寬200mm和外徑140mm*輪寬210mm等。地面直線電纜滑車可根據使用環境和習慣選用不同材質的滑輪，滑輪材質有尼龍輪、鋼輪和鋁輪。如果是過鋼絲繩，建設選用鋼輪，耐磨。

多功能電纜滑車分離后單獨使用：拔出多功能電纜滑車的定位銷，把多功能電纜滑車的2個半圓形框架上下分離，分別放入支撐在地面上的角鋼框架，插入定位銷，使多功能電纜滑車和角鋼框架固定。防止分離后的多功能電纜滑車，在半邊單獨使用時發生滾動。電纜放入2個滑輪之間，即可作為地面直線電纜滑車或地面轉角電纜滑車使用。多功能電纜滑車組合使用：多個多功能電纜滑車可以組合使用，從而使電纜輸送時能輕松跨越障礙，越過坑洞，上下坡，任意轉彎角度等。電纜始終處于滾動電纜滑車圓形框架內的滑輪圍成的框中，可以避免電纜拖地。

電纜孔口保護滑車（D系列）主要用于當電纜需要從管道通過時，在管道的孔口使用電纜孔口保護滑車，可避免電纜和管道口直接接觸，從而損壞電纜外護套。電纜孔口保護滑車（D系列）可根據不同的電纜直徑選擇相應尺寸的滑輪。適用于管道電纜滑輪的電纜外徑為200mm以下。常見的滑輪規格包括外徑120mm*輪寬130mm、外徑140mm*輪寬160mm、外徑120mm*輪寬200mm等。電纜孔口保護滑車（D系列）的管道較長，常規長度為300mm（可以根據要求加長定制），電纜孔口保護滑車（D系列）插入電纜管道后，半開口的管子插入較長的管道可以防止電纜滑車從管道滑落。而且當使用它時，也能很好地以任意角度放置在管道入口。電纜孔口保護滑車（D系列）框架由無縫鋼管和鐵板制成。這款電纜滑車外觀簡約，內部結構卻蘊含先進技術。湖北c型電纜滑車

電纜孔口保護彎板可根據不同的電纜直徑選擇相應尺寸的電纜孔口保護彎板，分別有GKB100A、GKB130A、GKB150.甘肅電纜滑車圖紙

電纜孔口保護滑車（C系列）主要用于當電纜需要從管道通過，并且轉彎通過時，在管道的孔口使用電纜孔口保護滑車，可避免電纜和管道口直接接觸，從而損壞電纜外護套。電纜孔口保護滑車（C系列）可根據不同的電纜直徑選擇相應尺寸的滑輪。適用于管道電纜滑輪的電纜外徑為200mm以下。常見的滑輪規格包括外徑120mm*輪寬130mm、外徑140mm*輪寬160mm、外徑120mm*輪寬200mm等。電纜孔口保護滑車（C系列）采用三輪或四輪，形成彎曲半徑450mm或1000mm，方便電纜順著滑輪從管口轉彎滑動。電纜孔口保護滑車（C系列）插入電纜管道后，可通過撐開上下2半片管口，從而使電纜孔口保護滑車（C系列）和管道固定，防止電纜滑車從管道滑落。甘肅電纜滑車圖紙
