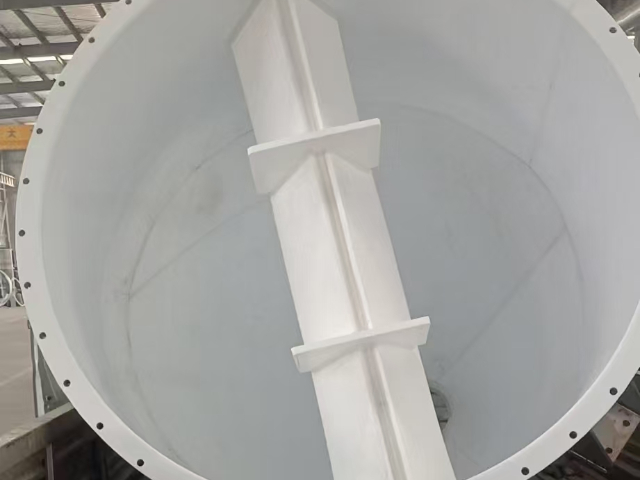

醫(yī)藥行業(yè)的無菌配液罐是藥品生產(chǎn)的關(guān)鍵設(shè)備，不僅要抵御酸堿溶劑的腐蝕，更需滿足GMP認(rèn)證的無菌、無脫落要求，一旦襯里出現(xiàn)或脫落，將導(dǎo)致整批次藥品報廢，損失慘重。我公司深耕醫(yī)藥行業(yè)防腐需求，為無菌配液罐定制了全流程襯聚四氟乙烯加工方案。技術(shù)團隊首先對配液罐內(nèi)壁進行鏡面噴砂處理，粗糙度控制在Ra1.6-3.2μm，既保證結(jié)合力又避免藏污納垢；選用醫(yī)用級高純度PTFE板材，經(jīng)等離子體活化處理后，表面活性提升3倍以上，確保與金屬基體緊密貼合。粘貼過程采用無塵車間作業(yè)，使用食品級壓敏膠輔助固定，配合進口氣動壓輥勻速滾壓，徹底擠出空氣氣泡。接縫處采用全自動熱風(fēng)焊接機，以PFA焊條進行無縫焊接，焊接溫度精細(xì)控制在380-400℃，避免過熔導(dǎo)致的材質(zhì)劣化。成品需經(jīng)過三重檢測：先是**電火花檢漏（電壓15kV），再進行氦質(zhì)譜檢漏（泄漏率≤1×10??Pa·m?/s），通過無菌測試。已為華北多家藥企提供服務(wù)，其配液罐襯里使用壽命達5年以上，從未出現(xiàn)無菌超標(biāo)問題，助力企業(yè)順利通過GMP復(fù)審。四氟襯里真空負(fù)壓加工廠家推薦四川孚多新能設(shè)備制造有限公司。四川鋼絲增強四氟襯里加工公司

等離子體活化處理技術(shù)是提升PTFE板材與金屬基體結(jié)合力的關(guān)鍵工藝，我公司在該技術(shù)上進行了多項優(yōu)化升級，形成了技術(shù)優(yōu)勢。傳統(tǒng)鈉萘溶液活化處理存在活化面老化期短（8小時）、污染環(huán)境等問題，我們引進進口低溫等離子體活化設(shè)備，采用氬氣和氧氣的混合氣體作為等離子體源，活化處理后的PTFE板材表面張力從18mN/m提升至72mN/m，結(jié)合力達3.0MPa以上，較鈉萘溶液處理提升50%。活化后的老化期延長至72小時，大幅提升施工靈活性。技術(shù)團隊優(yōu)化了等離子體處理參數(shù)，包括處理功率（1000W）、處理時間（30s）和氣體比例（氬氣:氧氣=4:1），確保活化效果穩(wěn)定。該技術(shù)廣泛應(yīng)用于醫(yī)藥、食品等對環(huán)保要求高的行業(yè)，某醫(yī)藥企業(yè)的配液罐采用等離子體活化處理的板材粘貼方案后，結(jié)合力穩(wěn)定，使用3年無脫落，完全滿足GMP認(rèn)證要求，同時避免了鈉萘溶液的環(huán)保處理成本。鋼絲增強四氟襯里加工廠家四川四氟板鈉化處理粘接加工廠家推薦四川孚多新能設(shè)備制造有限公司。

建筑行業(yè)的混凝土添加劑儲罐，用于儲存減水劑、緩凝劑等堿性添加劑，這些添加劑在長期儲存過程中會對金屬儲罐造成腐蝕，導(dǎo)致儲罐滲漏，影響添加劑性能，同時污染施工現(xiàn)場。我公司襯聚四氟乙烯加工針對建筑行業(yè)的需求特點，提供高性價比的襯里解決方案。我們選用耐堿性PTFE板材，其對pH值12以上的堿性溶液具有優(yōu)異的耐受性。工藝上采用板材粘貼法，施工靈活便捷，可適應(yīng)施工現(xiàn)場的復(fù)雜環(huán)境。金屬儲罐內(nèi)壁采用噴砂處理后，涂覆常溫固化粘合劑，PTFE板材采用手動壓輥配合氣動工具進行粘貼，確保貼合緊密。對于儲罐的進料口、出料口等部位，采用模壓成型的PTFE彎頭進行連接，避免接縫腐蝕。成品經(jīng)過電火花檢測和水壓測試。某建筑集團的10個20m?混凝土添加劑儲罐采用該方案后，連續(xù)使用3年無滲漏，添加劑性能穩(wěn)定，未出現(xiàn)因儲罐腐蝕導(dǎo)致的添加劑變質(zhì)問題，施工現(xiàn)場環(huán)保達標(biāo)率提升，維護成本降低70%。

在鋰電行業(yè)正極材料合成環(huán)節(jié)，高溫環(huán)境下的鋰鹽、鈷鹽等介質(zhì)具有極強的腐蝕性，傳統(tǒng)防腐處理的反應(yīng)釜往往使用半年就出現(xiàn)內(nèi)壁破損，不僅增加設(shè)備更換成本，還可能因雜質(zhì)混入影響正極材料純度。我公司襯聚四氟乙烯加工針對這一痛點，組建專業(yè)技術(shù)小組深入生產(chǎn)現(xiàn)場調(diào)研，定制了等壓成型法加工方案。我們選用耐高溫改性PTFE材料，其長期耐溫可達260℃，完全適配合成工序的高溫工況；同時引進德國進口的高精度壓力控制系統(tǒng)，確保PTFE粉末在反應(yīng)釜內(nèi)壁形成密度均勻的預(yù)制品，經(jīng)大型程序控溫?zé)Y(jié)爐燒結(jié)后，襯里致密性遠(yuǎn)超行業(yè)標(biāo)準(zhǔn)。金屬基體采用雙重噴砂處理工藝，先粗砂增加附著力，再細(xì)砂優(yōu)化表面平整度，配合高溫粘合劑進一步強化結(jié)合力。某頭部鋰電企業(yè)采用該方案后，其2000L正極材料合成反應(yīng)釜連續(xù)穩(wěn)定運行2年未出現(xiàn)腐蝕問題，材料純度提升0.3個百分點，年維護成本降低超60萬元，充分驗證了我們的技術(shù)實力?？蛻魣D紙定制四氟襯里加工廠家推薦四川孚多新能設(shè)備制造有限公司。

濕法冶金行業(yè)的萃取槽，用于金屬離子的萃取分離，長期接觸高濃度酸性萃取劑和金屬離子，槽壁易出現(xiàn)點蝕和均勻腐蝕，影響萃取效率和金屬回收率。我公司襯聚四氟乙烯加工深入研究濕法冶金萃取工藝，為萃取槽提供專業(yè)襯里解決方案。我們選用耐金屬離子腐蝕的PTFE板材，其對銅、鎳、鋅等金屬離子的耐受性能經(jīng)過專項測試驗證。工藝上采用板材粘貼法，金屬槽壁經(jīng)噴砂處理后，涂覆高溫粘合劑，PTFE板材采用進口氣動壓輥進行滾壓，確保粘貼緊密無氣泡。萃取槽內(nèi)的攪拌槳等部件采用模壓燒結(jié)法加工，確保復(fù)雜形狀的防腐效果。接縫處采用熱風(fēng)焊接，選用與板材同材質(zhì)的PFA焊條，焊接溫度精細(xì)控制在360℃，避免過熔或未熔現(xiàn)象。成品需經(jīng)過電火花檢測和萃取劑浸泡測試（浸泡72小時無溶出）。某銅業(yè)公司的100m?萃取槽采用該方案后，槽壁腐蝕速率從之前的0.5mm/年降至0.01mm/年以下，銅離子回收率提升1.2個百分點，年增加銅產(chǎn)量數(shù)十噸，經(jīng)濟效益。四川小口徑精密四氟內(nèi)襯管加工廠家推薦四川孚多新能設(shè)備制造有限公司。四川鋼絲增強四氟襯里加工公司

成都緊急四氟襯里**修加工廠家推薦四川孚多新能設(shè)備制造有限公司。四川鋼絲增強四氟襯里加工公司

很多化工企業(yè)面臨老舊塔器襯里老化問題，傳統(tǒng)修復(fù)方式需整體更換塔器，成本高昂且工期長，影響生產(chǎn)連續(xù)性。我公司襯聚四氟乙烯加工推出老舊塔器襯里修復(fù)專項服務(wù)，憑借專業(yè)技術(shù)團隊的豐富經(jīng)驗，實現(xiàn)“低成本、快工期、高可靠”的修復(fù)效果。修復(fù)前，技術(shù)人員采用內(nèi)窺鏡檢測塔器內(nèi)壁腐蝕情況，結(jié)合塔器工況制定個性化修復(fù)方案，對于局部腐蝕區(qū)域采用PTFE板材局部粘貼，對于整體老化區(qū)域則進行全襯里更換。針對老舊塔器內(nèi)壁可能存在的變形問題，我們創(chuàng)新采用可變形橡膠袋進行等壓成型，確保PTFE襯里與不規(guī)則內(nèi)壁緊密貼合。材料選用增強型PTFE板材，其抗拉伸強度較普通材料提升20%，更適應(yīng)老舊設(shè)備的受力情況。施工過程采用分段作業(yè)，減少對生產(chǎn)的影響，同時配備專業(yè)監(jiān)理團隊全程把控質(zhì)量。某化肥企業(yè)的φ3m×20m脫硫塔采用該修復(fù)方案后，工期用15天（傳統(tǒng)更換需45天），修復(fù)成本較更換新塔降低60%，修復(fù)后塔器連續(xù)運行2年無腐蝕泄漏，脫硫效率穩(wěn)定保持在95%以上，獲得客戶高度認(rèn)可。四川鋼絲增強四氟襯里加工公司
