模塑成型一般先將PVDF粒料放在烘箱或預(yù)熱爐中預(yù)熱，預(yù)熱溫度215~235攝氏度，然后將預(yù)熱好的物料加到事先預(yù)熱好的180~195攝氏度的模具中，在14MPa下施壓、保壓，保壓時間視熔融和流動所需時間而定。厚壁制品必須保壓冷卻到90攝氏度以下才能脫模，以避免制品產(chǎn)生真空氣泡或發(fā)生變形。傳遞模塑成型一般先采用擠出機(jī)塑化，然后將物料輸送到儲料缸中，通過柱塞泵將儲料缸中的物料注入到模具里，并保壓冷卻。不管是模塑成型還是傳遞成型，主要用來生產(chǎn)體積較大、壁厚較厚的產(chǎn)品。其它加工方法加工PVDF還可采用浸漬、共擠出、復(fù)合等加工工藝。聚偏氟乙烯熔體粘度較高和材料接觸的部位要采用耐腐蝕性的材質(zhì)。上海鋰電池粘結(jié)劑級聚偏氟乙烯誠信互利

聚氟乙烯是什么材料？聚偏氟乙烯主要是指偏氟乙烯均聚物或者偏氟乙烯與其他少量含氟乙烯基單體的共聚物。掌握氟塑料的結(jié)構(gòu)要從聚四氟乙烯開始，如下圖是PVDF的化學(xué)結(jié)構(gòu)式，比較PTFE的化學(xué)結(jié)構(gòu)式不難發(fā)現(xiàn)，PTFE一側(cè)的兩個F被H取代，就成為了PVDF。這是一種典型的半結(jié)晶聚合物。50%無定形。它具有高度規(guī)則的結(jié)構(gòu)，大多數(shù)VDF單元都是頭尾相連的，單體單元的比例極低。這種氟塑料存在于四種可能構(gòu)象命名為α，β，γ和δ階段。C-F鍵是極性的，當(dāng)聚合物的所有偶極子朝著相同的方向排列時，得到比較高的偶極矩，對應(yīng)于聚合物的β相。β相是聚合物壓電特性的理想相。上海聚偏氟乙烯誠信互利該材料在電線電纜中提供優(yōu)越的絕緣保護(hù)。

FL2611特征共聚物、低熔體粘度，應(yīng)用注塑、粉末涂料，外形白色粉末/白色半透明顆粒，項目典型值試驗方法，密度（g/cc）D792熔體流動速率（g/10min）20~30負(fù)荷5kg，230℃ASTMD1238水含量（%）≤62線性成型收縮率（cm/cm）分子量（WDa）18~22GPC,DMF,ISO16014特性粘度（dl/g）℃,DMAC分子量分布16014拉伸模量（）（MPa）800~D638屈服強(qiáng)度（）（MPa）20~3550mm/min,ASTMD638斷裂強(qiáng)度（）（MPa）20~3050mm/min,ASTMD638屈服伸長率（%）10~2050mm/min,ASTMD638斷裂伸長率（%）≥30050mm/min,ASTMD638硬度,ShoreD（）65~75ASTMD2240熔點（℃）130~140ASTMD3418分解溫度（℃）≥3501%。

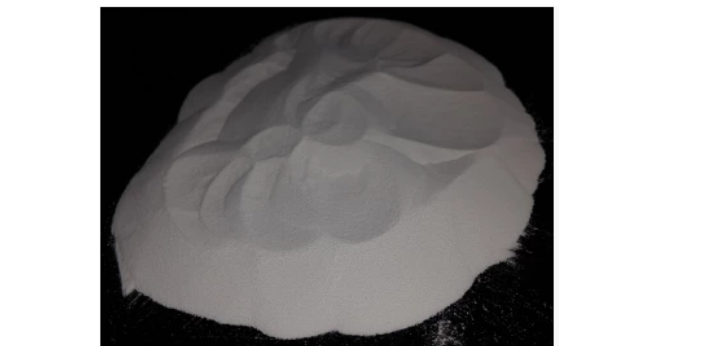

PVDF聚偏氟乙烯，外觀為半透明或白色粉體或顆粒，分子鏈間排列緊密，又有較強(qiáng)的氫鍵，結(jié)晶度65%~78%，密度為1.17~1.79g/cm3,熱變形溫度112~145℃,長期使用溫度為—40~150℃。PVDF不僅具有優(yōu)良的耐化學(xué)腐蝕性、優(yōu)良的耐高溫色變性，耐氧化性，耐磨性、柔韌性、而且有很高的抗?jié)q強(qiáng)度，耐沖擊性強(qiáng)度，耐紫外線和高能輻射性。PVDF可用一般熱塑性塑料加工方法加工，如熱壓、擠出、注射、傳遞模塑等成型工藝加工成各種復(fù)雜形狀的制品和制件。聚偏氟乙烯在過濾介質(zhì)中表現(xiàn)出高效的顆粒捕集能力。

擠出PVDF時必須使用經(jīng)過淬火和硬化的良好工具鋼或新的3號鋼螺桿。嚴(yán)格控制高溫PVDF與銅，二氧化硅硅油或其他高溫油脂的接觸，以避免PVDF的過早分解。盡管PVDF具有寬的加工溫度范圍和良好的熱穩(wěn)定性，但是如果溫度太高，長期滯留料簡或剪切速率太高，PVDF也會變色或降解。因此，在加工過程中溫度，停留時間和剪切速率不應(yīng)太高。如果為了臨時處理生產(chǎn)問題或簡化維護(hù)，PVDF樹脂沒辦法需要長時間留在設(shè)備中，溫度需要降低到175°C以下。PVDF具有良好的阻燃與抑煙性能，但遇到明火時，仍會釋放出有毒的氟化氫氣體和氟碳有機(jī)化合物。上海隔膜級聚偏氟乙烯歡迎選購

去離子水指采用離子交換樹脂處理方法,完全或不完全地去除離子物質(zhì),可溶性的有機(jī)物導(dǎo)致聚偏氟乙烯質(zhì)量下降。上海鋰電池粘結(jié)劑級聚偏氟乙烯誠信互利

FL2006特征均聚物，中低粘度，應(yīng)用擠出管材、棒材、板材，外形白色半透明顆粒，項目典型值FL2006試驗方法，物理性質(zhì)密度（g/cc）（g/10min），230℃，ASTMD1238熔體粘度（Kps）11~17剪切速率1001/s，ASTMD3835水含量（%）（Time24hr）≤（cm/cm）（Da）300,000~390,000GPC,DMF,ISO16014特性粘度（dl/g）℃,DMAC分子量分布（）（MPa）1700~（）（MPa）1500~（）（MPa）（）（MPa）（%）（%）20~5050mm/min,ASTMD638硬度,ShoreD（）75~80ASTMD2240懸臂梁沖擊強(qiáng)度，缺口（℃）（J/m）100~200NotchedV10mmASTMD256熱性能熔點（℃）169~173ASTMD3418結(jié)晶溫度（DSCpeak）（℃）137~144ASTMD3418玻璃化轉(zhuǎn)變溫度,Tg（℃）（℃）3751%（℃）135~145ASTMD1525熱變形溫度（）（℃）102~110Afterannealing150℃,16hASTMD648電氣性能表面電阻（ohm）≥，After2min—500VASTMD257電阻率（ohm·cm）≥，After2min@23℃ASTMD257介電強(qiáng)度（℃）（KV/mm）20~25ASTMD149介電常數(shù)（1kHz,23℃）（）V-0UL94氧指數(shù)（）44%ASTMD2683。上海鋰電池粘結(jié)劑級聚偏氟乙烯誠信互利
