USB4.0的發送端信號質量測試

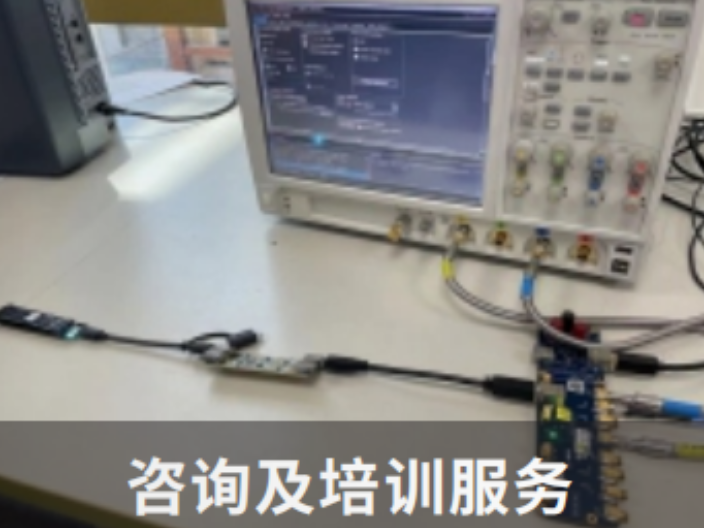

在 發 送 端 測 試 中 ， 需 要 用 U S B 4 . 0 的 測 試 夾 具 在 T P 2 點 ( 即 T y p e - C 的 輸 出 接 口 ) 把 被 測 信 號 引 出 ， 并 接 入 示 波 器 測 試 ， 測 試 中 示 波 器 會 通 過 軟 件 嵌 入 傳 輸 通 道 ( 對 G e n 2 速 率 是 嵌 入 2 m 電 纜 ， 對 G e n 3 速 率 是 嵌 入 0 . 8 m 電 纜 ) 的 影 響 ， 并 用 模 仿 接 收 端 的 均 衡 器 對 信 號 均 衡 后 再 進 行 眼 圖 相 關 參 數 的 測 試 。 U S B 4 . 0 的 數 據 速 率 很 高 ， 對 于 G e n 2 速 率 的 主 機 和 外 設 測 試 來 說 ， 測 試 規 范 建 議 使 用 至 少 1 6 G H z 帶 寬 的 示 波 器 ； 對 于 G e n 3 速 率 的 主 機 和 外 設 測 試 來 說 ， 測 試 規 范 建 議 使 用 至 少 2 1 G H z 帶 寬 的 示 波 器 。 圖 3 . 3 2 是 典 型 U S B 4 . 0 的 發 送 端 信 號 質 量 測 試 環 境 ， 測 試 中 通 過 測 試 夾 具 連 接 被 測 件 和 示 波 器 ， 并 通 過 U S B 4 的 控 制 器 控 制 被測件發出不同的預加重的測試碼型 。 USB3.0的發送端信號質量測試？上海USB測試聯系人

USB3.x的測試碼型和LFPS信號在測試過程中，根據不同的測試項目，被測件需要能夠發出不同的測試碼型，如表3.2所示。比如CPO和CP9是隨機的碼流，在眼圖和總體抖動(TJ)的測試項目中就需要被測件發出這樣的碼型；而CP1和CP10是類似時鐘一樣跳變的數據碼流，可以用于擴頻時鐘SSC以及隨機抖動(RJ)的測試。還有一些碼型可以用于預加重等項目的測試，供用戶調試使用。

根據USB3 . 1 的LTSSM(Link Training and Status State Machine)狀態機的定義( 圖3. 8),  在通過上下拉電阻檢測到對端的50Ω負載端接后，被測件就進入Polling(協商)階段。在這 個階段，被測件會先發出Polling.LFPS的碼型和對端協商(LFPS的測試，后面我們還會提 到),如果對端有正?；貞?yīng)，就可以繼續協商直至進入U(xiǎn)o的正常工作狀態；但如果對端沒 有回應(比如連接示波器做測試時),則被測件內部的狀態機就會超時并進入一致性測試模 式(Compliance Mode ),在這種模式下被測件可以發出不同的測試碼型以進行信號質量的 一致性測試 河南信號完整性測試USB測試USB協輝提供的信號質量分析軟件；

測試系統搭建和介紹任何測試系統的搭建都是以測試目的為導向的，在測試之前一定要明確測試目的。對于完整的USB2.0信號完整性測試，需要對TX端和RX端都進行完整的測試，但是對于大多數廠商來講，可能只能完成基本的TX端測試。我們這個測試也只對TX端進行測試，所以測試的系統就是一臺示波器、DUT、測試夾具和測試線纜。

示波器：TektronixTDS7704B，帶寬為7GHz，采樣率為20GS/s；測試探針：TektronixP7330/P7240USB2.0testfixture；測試夾具：TDSUSBFUSB2.0ComplianceTestFixtureWithPowerAdapter；測試軟件：?USBHighSpeedElectricalTestToolRev:1.10；?TDSUSB2TestPackageApplicationV3.0.2；Tektronix的USB2.0發送端一致性測試軟件TDSUSB2可以支持嵌入（Embed)、去嵌入（De-embed）的功能，這對研發工程師的作用非常大。在軟件中還直接內置提供Host和Device的一致性通道傳遞函數，可以嵌入一致性通道模型，完成對一致性測試的要求，這主要體現在包含了測試過程中加入了長通道和短通道的S參數在其中，這時不管你是做的Host端的產品還是Device端的產品，只要在測試時選擇對應參數即可真實的使用情況。這樣也符合一致性測試規范。

第二項測試是發射機均衡測試，這項測試也與USB4預置值有關。這項測試的目標，是確保發射機均衡落在規范的極限范圍內。新USB4方法要求每個預置值3個波形，而PCIe Gen 3/4則要求一個波形?，F(xiàn)在一共需要48個波形，因此耗時很長！

USB4中接收機測試和校準變化現在我們討論一下USB4中接收機測試和校準有哪些變化。首先，USB4必需對全部5個SJ頻率執行接收機校準。這較USB3.2接收機校準變化很大，在USB3.2中我們只在100MHzSJ頻率執行校準，然后使用相同的壓力眼圖校準進行接收機測試。USB4還有兩種測試情況，我們需要進行自動調諧或精調，來滿足壓力眼圖或總抖動目標。情況1是低插損(短通道)，情況2是比較大插損(長通道)，這也要耗費很長時間。下一步是USB4接收機測試，或者我們怎樣運行傳統抖動容差測試。抖動容差測試的目標之一，是掃描SJ或幅度，找到邊界，或者找到哪里開始出現誤碼。為了執行這項測試，我們需要先使用邊帶通道初始化鏈路，然后開始BER測試。然后我們要一直監測誤碼，因?yàn)閁SB4現在采用機載誤碼計數器，而不是BERT上的傳統誤碼檢測器。這個過程涉及到多個步驟。 發送信號的測試USB需要的要求；

USB4.0的接收容限測試

對于USB4.0的接收端來說，主要進行的是接收容限測試，用于驗證接收端在壓力信號(StressedElectricalSignal)下的表現。具體的測試項目包括壓力信號的誤碼率測試(BER)、突發誤碼率測試(MultiError-Burst)、頻率偏差(FrequencyVariations)、回波損耗(ReturnLoss)等。

誤碼率的測試要在壓力信號下進行，因此需要先用高速誤碼儀的碼型發生器產生帶預加重、正弦抖動(PJ)、隨機抖動(RJ)、擴頻時鐘(SSC)、共模噪聲(ACCM)的信號，并用高帶寬示波器進行壓力信號校準。校準完成后再把壓力信號注入被測件，在不同的正弦抖動幅度和頻率下進行誤碼率測試。在USB4.0的接收容限測試中，需要做兩種場景的測試：Casel的測試中沒有插入U(xiǎn)SB電纜，模擬鏈路損耗小的情況；Case2的測試中要插入2m USB2.0一致性測試數據；機械USB測試修理

usb3.0的信號測試方法相對于USB2.0的區別；上海USB測試聯系人

我們?nèi)粘Ｉ钪谐Ｓ玫腢SB。其中USB2.0應用較為，U盤硬盤數據線，相機掃描儀存儲器等。這些都與我們的生活息息相關，為保證其質量與可靠性，在大規模生產前都需進行功能及**測試。其中難免出現連接兼容性、傳輸中斷、文件傳輸錯誤等問題，這些看似很小的問題也許會造成客戶對廠商的信任急劇降低，這樣就得不償失了。其實這些都能在研發過程中可以避免，也就是通過信號完整性測試去檢驗它，下面我們簡單的了解一下它。USB2.0是一種串行總線，使用四條線-VBUS、D-、D+和接地。D-和D+傳送資料。VBus為來自主機(Host)或集線器的電源。上海USB測試聯系人
