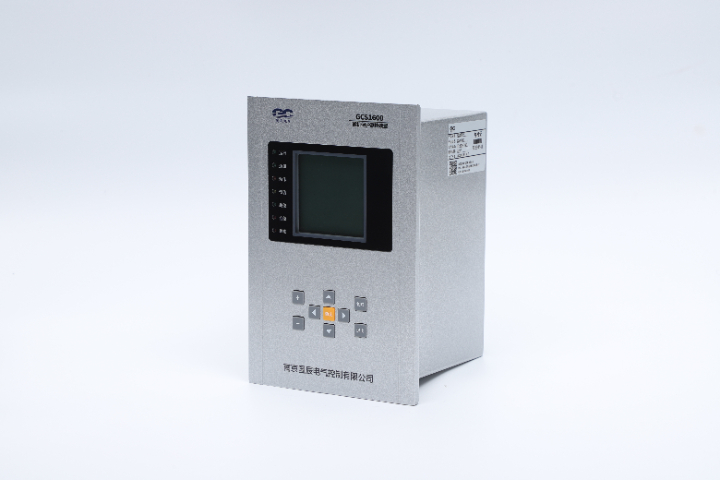

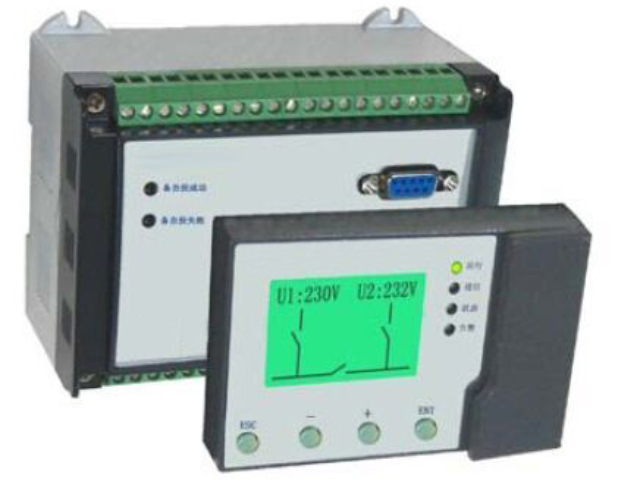

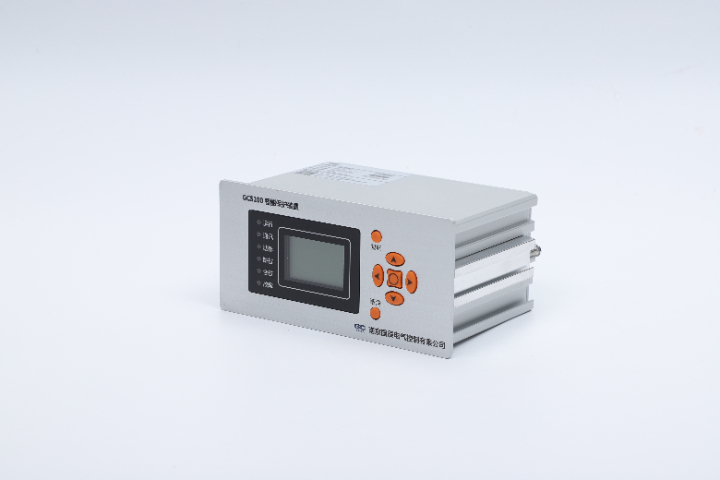

傳統變電站自動化系統常采用“保護、測控、通信、計量”等功能裝置分立設計、分屏安裝的模式，導致控制室內屏柜林立，二次電纜錯綜復雜?！氨O(jiān)控一體化”設計是對此的根本性優化。它將原本分散的保護功能、測量功能、控制功能、通信管理甚至部分計量功能，高度集成到單一或少數幾臺高性能的“保護測控一體化”裝置中。一臺這樣的裝置就能完成對一個間隔（如一條線路、一臺變壓器）的所有監視、控制和保護任務。這種設計帶來了兩大直接效益：1. 明顯減少屏柜數量：同等規模的變電站，其二次屏柜數量可減少30%-50%，極大節省了控制室空間和土建成本，這對于空間受限的井下分站或預制艙式變電站尤為重要。2. 極大簡化二次電纜：由于大部分信號在裝置內部通過總線交換，裝置與開關設備之間的連接得以簡化。傳統模式下需要幾十根甚至上百根電纜連接，現在可能就需一根光纜（傳輸數字信號）和少量電源與控制電纜。這大幅降低了設計、施工、查線的復雜度，減少了潛在故障點，提升了整體系統的可靠性，并降低了全生命周期的建設和維護成本。光差保護中，數據同步精度直接影響保護動作正確性。GCS繼電保護型號

傳統保護裝置的投退和功能切換依賴于在屏柜上操作硬壓板（物理連接片），需要運維人員到現場進行，效率低且存在**風險。數字化變電站中，軟壓板技術應運而生。軟壓板實質上是保護裝置內部邏輯中的一個軟件控制開關，其功能與硬壓板等效，但可通過監控網絡進行遠程投退。在監控后臺的人機界面上，運維人員可像操作軟件開關一樣，**、方便地投入或退出某條線路的保護功能、重合閘功能，或切換保護定值區。每次遠程操作都需嚴格的權限認證和操作記錄，并可在畫面上實時看到壓板的狀態反饋。這項功能的意義重大：首先，它極大提升了運維效率與靈活性，尤其是對于分布廣、環境復雜的礦用變電站，避免了頻繁下井操作。其次，它增強了操作**性，通過程序化邏輯可防止誤投退，并與“五防”系統聯動。再者，它支持遠方調試與方式切換，為實現更高級的“遠方投退壓板、修改定值”等程序化操作奠定了基礎，是變電站邁向“遠程集控、少人值守”模式的關鍵一環。河南繼電保護保護裝置的“四遙”功能是分站智能化的基礎。

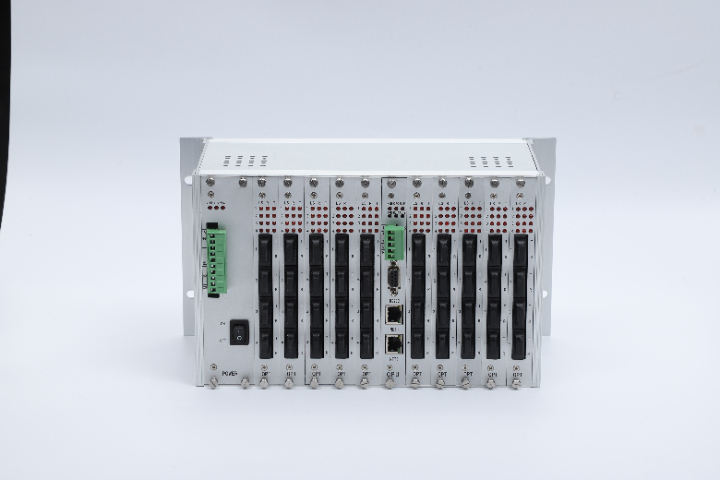

智能終端與合并單元是實現變電站過程層數字化的重要設備，共同完成了傳統模擬量電纜和硬接線的功能替代。合并單元的中心任務是同步采樣與數據轉換。它直接連接至電流互感器和電壓互感器的二次側，以極高的速率（通常為每秒4000點或更多）對原始模擬信號進行同步采樣，并將其轉換為帶有精確時標的數字采樣值，再按照IEC 61850-9-2標準格式封裝為采樣值報文，通過過程層網絡以多播方式發布。而智能終端則充當了開關設備的數字化執行與感知開關。它通過光纖接收來自保護、測控裝置的GOOSE跳閘命令，經校驗后直接驅動斷路器的分合閘線圈；同時，它將采集到的斷路器位置、刀閘狀態、壓力告警等開關量信息，封裝成GOOSE報文實時上送。兩者結合，實現了從“電纜傳輸模擬信號/直流電平”到“光纖傳輸標準數字報文”的開創性轉變。智能終端與合并單元通常高度集成，它們之間也可能通過點對點光纖直接交換SV和GOOSE，構成極低延時、高可靠的保護控制閉環。這一架構徹底消除了CT飽和、二次回路接地等傳統頑疾，為構建真正意義上的數字化、網絡化智能變電站奠定了底層基礎。

變電站開關場是一個極端的電磁環境：斷路器分合產生的操作過電壓、隔離開關拉弧產生的特快速瞬態過電壓、雷擊、系統短路故障等都會產生從工頻到數百MHz的強電磁干擾。保護裝置若EMC設計不足，輕則導致采樣異常、通信中斷，重則引發CPU死機或誤出口跳閘，造成重大事故。因此，電磁兼容設計是保護裝置研發中與功能設計同等重要的強制性環節。這需要一套系統性的“攻防結合” 策略：1. 屏蔽：采用金屬機箱形成“法拉第籠”，關鍵板卡使用屏蔽罩，所有進出線纜通過屏蔽接口。2. 濾波：在電源入口和所有I/O接口處設置多級濾波電路，濾除共模和差模干擾。3. 接地：設計科學合理的單點或多點接地系統，為干擾電流提供低阻抗泄放路徑。4. 隔離：采用光耦、隔離變壓器等實現模擬量、開關量、電源及通信接口的電氣隔離。5. 印制板優化：精心布局布線，減小環路面積，增強自身抗擾度。裝置必須通過**標準的十余項嚴酷EMC型式試驗（如靜電放電、浪涌、脈沖群、輻射抗擾度等）的考核，才能獲得入網資質。非凡的EMC設計是保護裝置在真實惡劣環境中“生存”下來并正確履職的先決條件。智能終端合并單元實現了SV/GOOSE的采樣與跳閘。

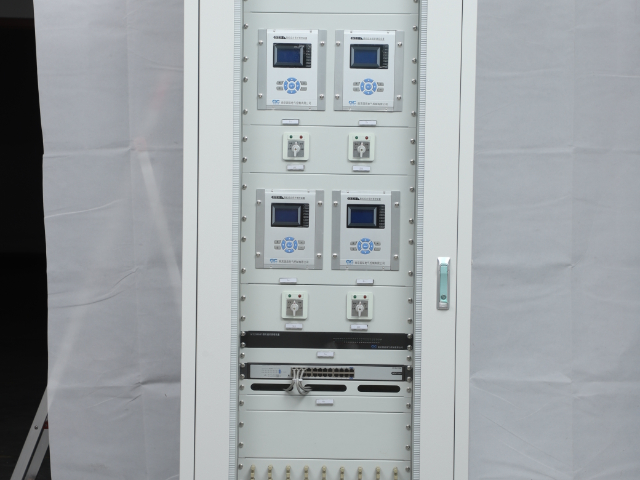

再智能的系統也離不開現場的調試、測試與維護。因此，成套保護柜必須預留便捷、標準化的本地人機交互接口，這是確保裝置全生命周期內可維護性的基礎。主要包括：1. 試驗端口：通常指標準的測試插座或航空插頭，便于外接便攜式測試儀（如繼電保護測試儀）進行閉環傳動試驗。通過此端口，可模擬故障電流電壓注入裝置，并監測其動作行為，而不影響正常運行回路。2. 本地調試界面：通常指裝置前面板的液晶顯示屏和按鍵，或預留的維護網口/串口。運維人員通過此界面，可在現場查看實時數據、瀏覽事件記錄、手動投退軟壓板、修改部分定值、進行裝置自檢以及升級程序。這些接口的設計必須考慮操作**與防誤，例如，測試端口應有明顯標識和防誤插設計；本地操作需不同級別的密碼權限。非凡的本地維護功能，能極大縮短現場檢修時間，提高工作效率，是連接智能裝置與現場運維人員的重要橋梁，保障了智能化系統“既能飛得高，也能接地氣”。廣域保護利用多分站信息實現區域性的協同控制。河南繼電保護

“監控一體化”設計減少了屏柜數量與電纜用量。GCS繼電保護型號

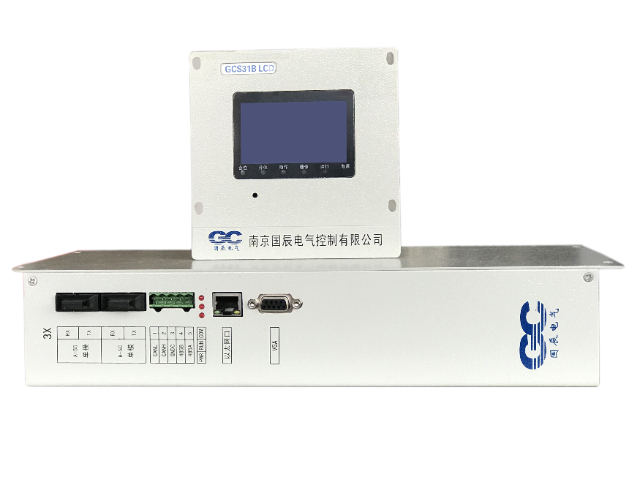

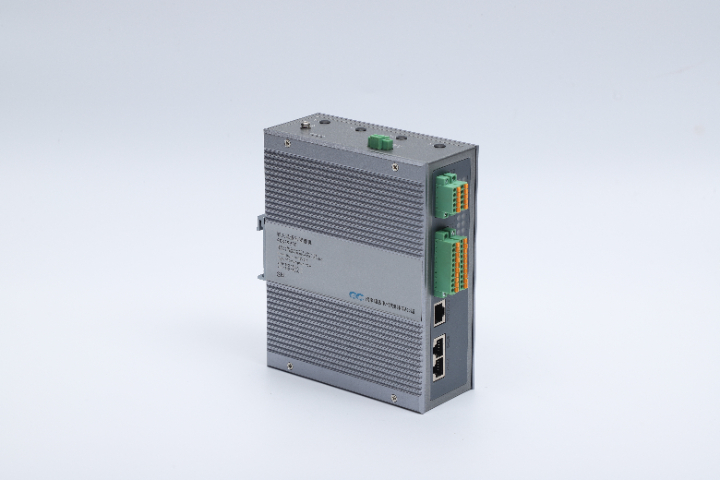

在智能變電站的網絡架構中，間隔層的各類保護、測控裝置數量眾多，且可能采用不同的內部通信協議（如IEC61850-9-2、GOOSE，或廠商私有協議）。如果讓這些裝置都直接與遠方調度主站通信，將導致主站接口復雜、管理混亂。分站層保護管理機（或稱通信網關、規約轉換器）正是為解決這一問題而設的關鍵樞紐設備。它通常部署在變電站控制室內，承擔兩大重要任務：一是信息匯集，通過站控層網絡（如MMS網）與站內所有智能電子設備（IED）通信，周期性召喚或主動接收其數據，在本地建立一個全站實時數據庫。二是規約轉換，將站內設備采用的多樣化的協議（如IEC61850、ModbusTCP、103等）“翻譯”成遠方調度主站所能識別的標準規約（如IEC60870-5-101/104、DNP3.0等），并建立穩定的通信鏈路進行數據上傳和命令下達。此外，它還能實現數據過濾、壓縮、排序和優先級處理，優化網絡流量。保護管理機的存在，實現了站內復雜異構網絡的統一對外接口，屏蔽了底層設備差異，極大簡化了系統集成和主站接入的工作量，是構建分層分布式自動化系統的重要組件之一。GCS繼電保護型號
