有機發光二極管（OLED）顯示屏具有自發光、對比度高、響應速度快等優點，在智能手機、電視等領域得到廣泛應用。在OLED顯示屏制造過程中，真空鍍膜技術用于沉積有機小分子或聚合物材料作為發光層和電極層。通過精確控制鍍膜工藝參數，可以實現高質量的發光效果和穩定的電氣性能。此外，還需要在顯示屏表面鍍上一層保護膜以防止水分和氧氣進入影響使用壽命。液晶顯示器（LCD）是目前市場上主流的平板顯示技術之一。在LCD生產過程中，玻璃基板要經過多次磁控濺射鍍膜形成ITO玻璃，再經過其他工序加工組裝成液晶顯示器件。真空鍍膜設備還用于制備彩色濾光片、偏振片等關鍵組件上的薄膜層，以實現圖像的色彩還原和視角控制等功能。設備需配備冷卻系統，防止高溫蒸發過程對基片造成熱損傷。手機真空鍍膜設備哪家強

控制系統是真空鍍膜設備的“大腦”，其作用是對整個鍍膜過程進行精細控制和實時監測。隨著智能化技術的發展，現代真空鍍膜設備的控制系統已從早期的手動控制、半自動控制發展為全自動化的計算機控制系統?？刂葡到y(tǒng)通常由PLC控制器、觸摸屏、傳感器、執行機構等組成，能夠?qū)崿F(xiàn)對真空度、鍍膜溫度、鍍膜時間、膜層厚度、濺射功率等關鍵工藝參數的精細控制。同時，控制系統還具備數據采集、存儲、報警等功能，便于操作人員監控鍍膜過程，及時發現和解決問題。例如，在磁控濺射鍍膜過程中，控制系統可通過膜厚傳感器實時監測膜層厚度，當膜層厚度達到設定值時，自動停止鍍膜，確保膜層厚度的精度。手機真空鍍膜設備哪家強多弧離子鍍模塊可同步沉積多種材料，形成性能優異的復合膜層。

化學氣相沉積（CVD）原理：在化學氣相沉積過程中，需要將含有薄膜組成元素的氣態前驅體（如各種金屬有機化合物、氫化物等）引入反應室。這些氣態前驅體在高溫、等離子體或催化劑等條件的作用下，會發生化學反應，生成固態的薄膜物質，并沉積在基底表面。反應過程中，氣態前驅體分子在基底表面吸附、分解、反應，然后生成的薄膜原子或分子在基底表面擴散并形成連續的薄膜。反應后的副產物（如氫氣、鹵化氫等）則會從反應室中排出。舉例以碳化硅（SiC）薄膜的化學氣相沉積為例。可以使用硅烷（SiH?）和乙炔（C?H?）作為氣態前驅體。在高溫（一般在1000℃左右）和低壓的反應室中，硅烷和乙炔發生化學反應：SiH?+C?H?→SiC+3H?，生成的碳化硅固體沉積在基底表面形成薄膜。這種碳化硅薄膜具有高硬度、高導熱性等優點，在半導體器件的絕緣層和耐磨涂層等方面有重要應用。

光學領域：鏡頭鍍膜：在相機、攝像機、望遠鏡等光學鏡頭上鍍膜，可減少光線反射，增加透光率，提高成像清晰度和色彩還原度。例如，多層增透膜能使鏡頭在不同波長的光線下都有較高的透光率，減少鬼影和眩光。光學濾光片：通過鍍膜技術制備各種光學濾光片，如紅外濾光片、紫外濾光片、帶通濾光片等，用于篩選特定波長的光線，廣泛應用于光學儀器、**設備、安防監控等領域。反射鏡：在天文望遠鏡、激光設備等中，需要高反射率的反射鏡。通過在基底上鍍上金屬或介質膜，可以提高反射鏡的反射率，減少光線損失。真空鍍膜技術使眼鏡架表面硬度達3H，抗汗液腐蝕性能提升5倍。

鍍膜源系統是產生氣態鍍膜粒子的重心系統，其性能直接決定了鍍膜材料的蒸發/濺射效率和膜層的成分均勻性。不同類型的真空鍍膜設備，其鍍膜源系統存在明顯差異。真空蒸發鍍膜設備的鍍膜源系統主要包括蒸發源（如電阻加熱器、電子**）、坩堝等，用于加熱和蒸發鍍膜材料；磁控濺射鍍膜設備的鍍膜源系統主要包括靶材、磁鋼、濺射電源等，靶材是鍍膜材料的載體，磁鋼用于產生約束電子的磁場，濺射電源則用于產生電場，使氬氣電離形成等離子體；離子鍍設備的鍍膜源系統則在蒸發或濺射源的基礎上，增加了等離子體產生裝置（如電弧源、離子***），用于提高粒子的離子化率。磁控濺射技術利用磁場約束等離子體，實現靶材的高效利用率。江蘇防油真空鍍膜設備哪家強

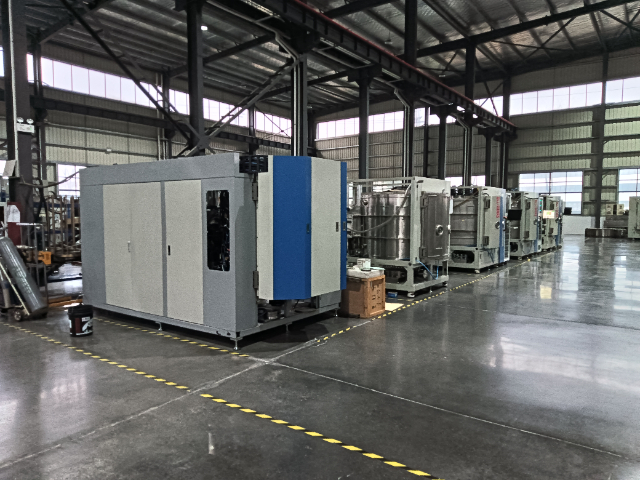

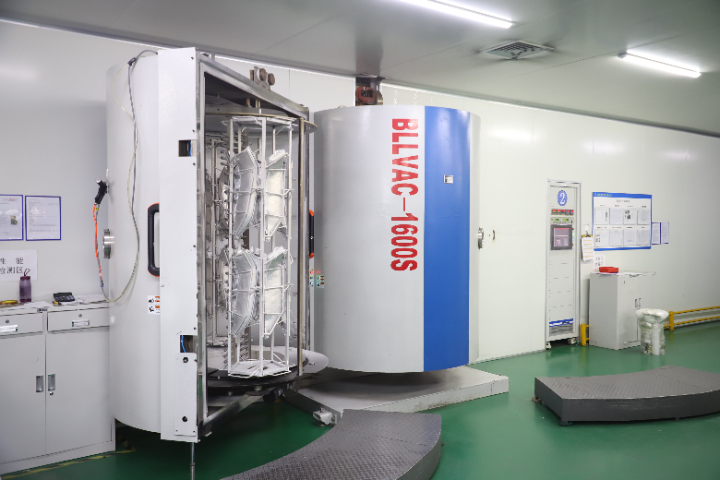

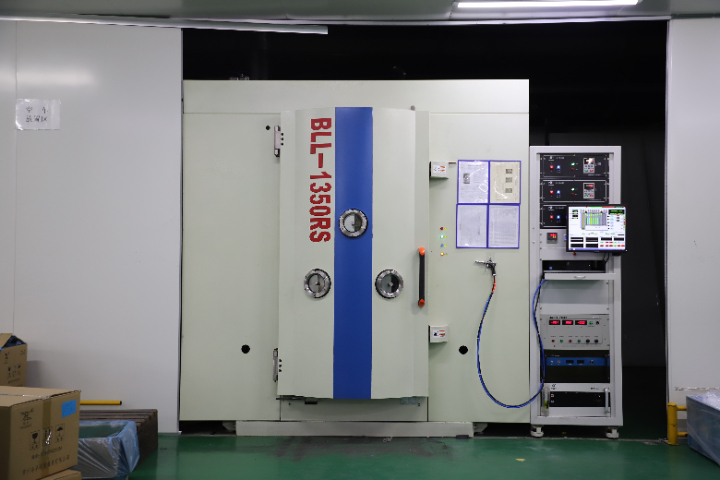

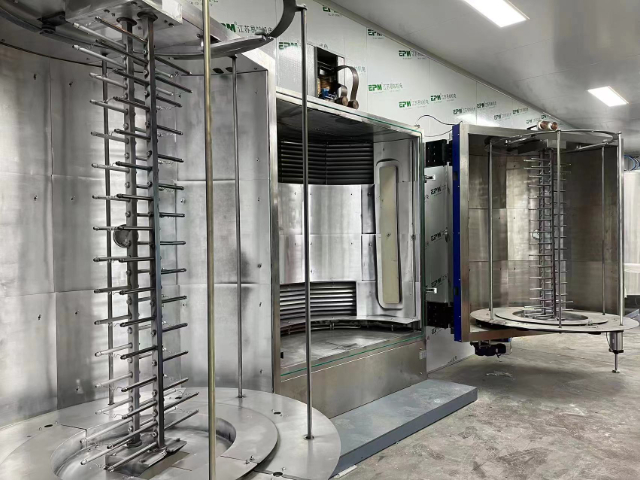

基材旋轉機構實現360°無死角鍍膜，特別適合復雜曲面工件處理。手機真空鍍膜設備哪家強

電子信息領域是真空鍍膜設備的重心應用領域之一，主要用于半導體芯片、顯示面板、印刷電路板、電子元器件等產品的鍍膜加工。在半導體芯片制造過程中，真空鍍膜設備用于制備金屬電極、絕緣層、半導體薄膜等，要求膜層具有極高的純度、均勻性和精度，通常采用電子束蒸發鍍膜設備、射頻磁控濺射設備、分子束外延設備等**設備；在顯示面板制造過程中，真空鍍膜設備用于制備透明導電膜、彩色濾光片、增透膜等，其中磁控濺射設備是制備透明導電膜（如ITO膜）的主流設備，能夠?qū)崿F(xiàn)大面積、高均勻性的鍍膜；在印刷電路板制造過程中，真空鍍膜設備用于制備金屬化層，提高電路板的導電性和可靠性。手機真空鍍膜設備哪家強
